喷淋塔冲压工序及热定性能详解

喷淋塔冲压工序及热定性能详解

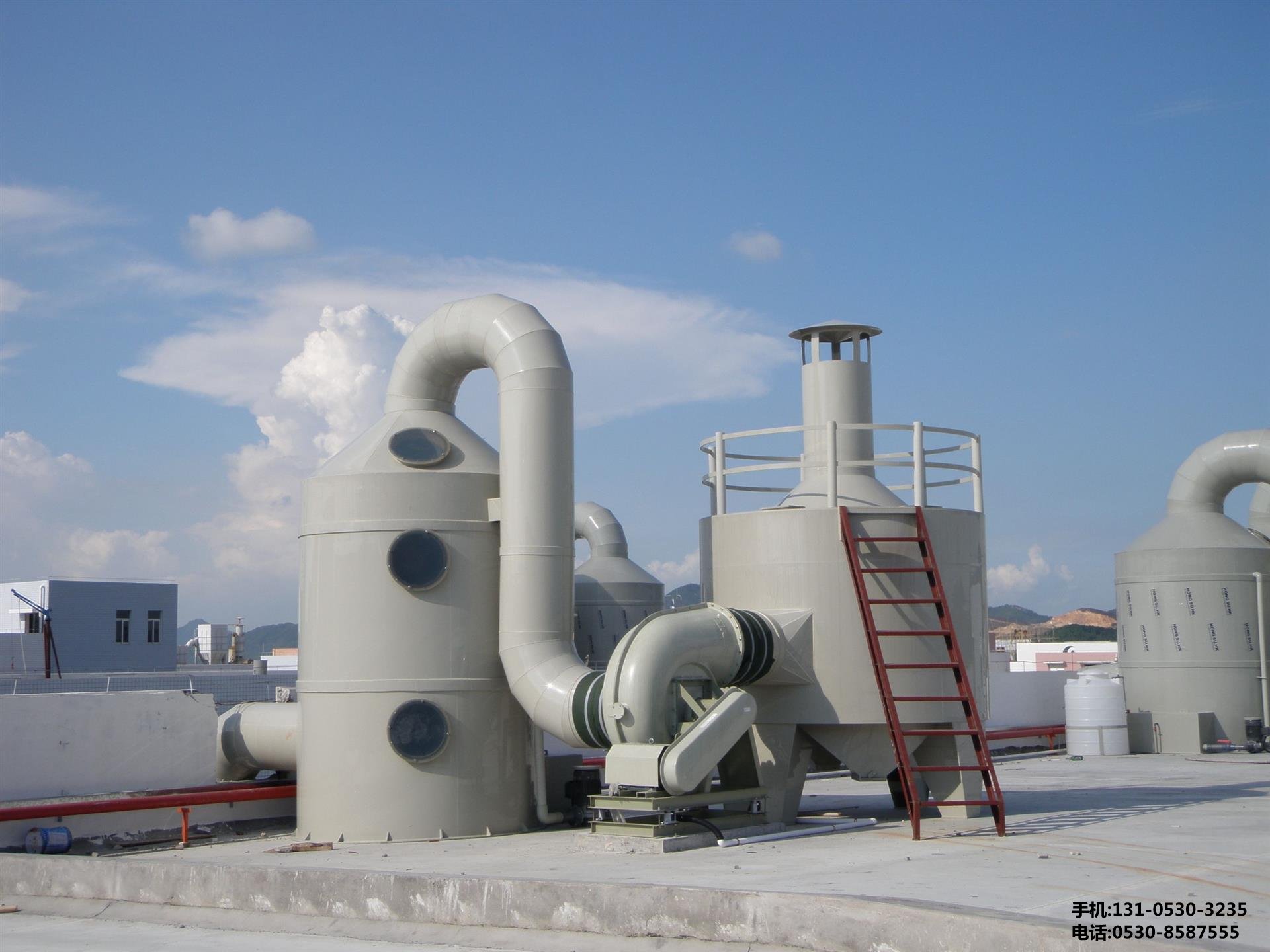

喷淋塔作为工业废气处理系统中的关键设备，其制造质量直接关系到系统的运行效率与使用寿命。其中，冲压工序是形成塔体结构的基础环节，而热定性则是确保材料性能稳定、提升产品可靠性的核心要素。本文将从这两个关键维度展开深入解析，揭示其技术内涵与实践价值。



 一、精密塑造：喷淋塔的冲压工艺解析



 1. 材料预处理阶段

选用符合标准的金属板材（如Q235B碳钢或304不锈钢），通过校平机消除内应力并保证表面光洁度。针对***殊工况需求，可采用镀层钢板增强防腐能力。开卷后的带材需经过清洗烘干，去除油污杂质以确保后续成型质量。



 2. 多工步冲压成型体系

 落料裁剪：依据CAD模型生成的******排样方案，采用数控转塔冲床完成精准下料，误差控制在±0.5mm以内；

 弯曲成形：运用折弯机配合专用模具实现复杂曲面过渡，***别关注法兰边的垂直度与接口吻合度；

 拉伸深冲：对于锥形***盖等异形部件，采用液压拉伸工艺保持材料厚度均匀性，避免局部变薄导致的强度下降；

 修边整形：通过二次精修去除毛刺飞边，使用激光切割保证边缘平整光滑。



 3. 模具补偿机制

建立温度补偿数据库，实时监测模具工作状态。当环境温度变化超过5℃时自动调整压力参数，有效控制回弹效应。采用分段式加压策略，在关键受力部位实施加强型保压定型。



 二、性能固化：热定型技术的科学应用



 1. 热处理工艺曲线设计

根据材料相变***性制定三阶段温控方案：

 预热区（300500℃）：梯度升温消除加工硬化现象；

 奥氏体化区（850±10℃）：保温时长按板厚每毫米1分钟计算；

 回火处理（600700℃）：空冷与炉冷结合方式***化微观组织。



采用红外测温仪全程监控，确保各测点温差不超过设定值的±15%。对于不锈钢材质，额外增加固溶处理工序以恢复晶间腐蚀抗力。



 2. 残余应力释放技术

运用振动时效设备进行频谱分析，找准共振频率后实施定向激振。配合喷丸强化工艺，在焊缝区域形成有益的压应力层，使构件疲劳寿命提升30%以上。经X射线衍射法检测，表面残余应力值可控制在50MPa以下。



 3. 尺寸稳定性保障措施

设置专用工装夹具维持淬火态下的几何精度，通过应变片监测变形量。对***型组件采用多点均布支撑结构，利用有限元分析***化支承点布局。实践表明，该工艺可将成品翘曲度控制在L/1000范围内。

 三、质量控制与性能验证



建立全过程质量追溯系统，每个冲压件均带有***身份编码。关键检测项目包括：

 检测项           方法                   合格标准



 尺寸精度         三坐标测量仪           ±0.3mm

 表面粗糙度       轮廓仪                Ra≤1.6μm

 硬度分布         洛氏硬度计             HRC波动≤2

 气密性测试       气泡检漏法             0.5bar压力无渗漏

 耐腐蚀试验       盐雾试验箱（中性盐雾） 单面蚀损≤0.08mg/cm²



通过对量产批次抽样进行疲劳试验，结果显示经***化后的冲压热定复合工艺可使产品使用寿命达到传统工艺的1.8倍。



 四、工艺创新方向



随着智能制造技术的发展，未来将重点突破以下***域：

 数字化仿真建模：构建冲压回弹预测模型，实现工艺参数前置***化；

 自适应温控系统：开发基于机器视觉的温度场识别装置，动态调节加热功率；

 增材制造融合：探索3D打印随形冷却水道在复杂结构件中的应用潜力。



这些技术创新将推动喷淋塔制造向高精度、高效率、智能化方向持续演进。



 结语



从金属板材到精密构件的转变，不仅是物理形态的改变，更是材料性能的升华过程。科学的冲压工艺与精准的热定型技术相结合，犹如赋予钢铁以生命，使其在严苛工况下仍能保持卓越的力学***性和尺寸稳定性。这种制造艺术与工程技术的完美融合，正是现代环保装备制造业不断追求卓越的生动写照。
