喷淋塔内部的承压情况

 喷淋塔内部的承压情况



喷淋塔作为工业废气处理的核心设备，其内部承压***性直接影响设备的运行效率、安全性和使用寿命。以下从设计参数、压力来源、影响因素及***化措施等方面，详细分析喷淋塔内部的承压情况。



 一、喷淋塔的承压范围与设计参数



1. 操作压力：多数喷淋塔在常压（101.3 kPa）下运行，例如聚丙烯鲍尔环喷淋塔（Φ1600mm*4500mm）的操作压力即为101.3 kPa。但在某些***殊工艺中，如石灰石石膏湿法脱硫系统，喷淋层喷嘴的工作压力可达(0.5~2)×10⁵ Pa，显示局部高压存在。



2. 压降损失：喷淋塔的压降主要来自填料层和除雾器。典型压降范围为1500~3800 Pa，而石灰石石膏脱硫系统中，每层喷淋层的压降可能达到数百帕，总压降与喷淋层数、烟气流速相关。

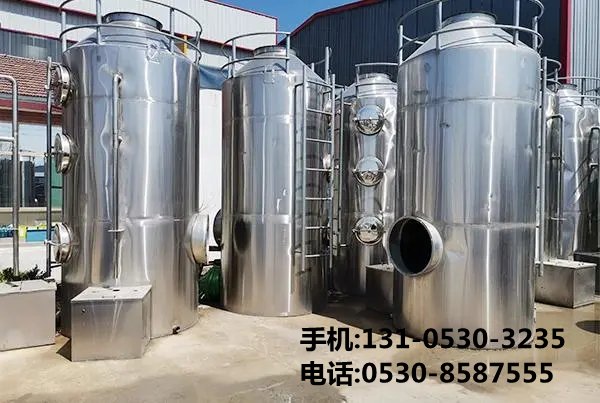

3. 结构强度：塔体材质需承受压力冲击，常见材质包括PP（聚丙烯）、FRP（玻璃钢）或不锈钢，其中不锈钢适用于高温高压环境。



 二、压力来源与分布



1. 气体流动压力

    烟气流速：烟气流速越***，对塔体的动态压力越***。例如，石灰石石膏脱硫系统中推荐烟气流速为3~5 m/s，过高会导致压降激增。

    局部阻力：气体通过填料层、除雾器时因摩擦和湍流产生压降，填料层高度和密度直接影响压力分布。



2. 液体喷淋压力

    喷嘴工作压力：喷淋液通过高压泵输送，喷嘴处压力可达(0.5~2)×10⁵ Pa，雾化效果与压力直接相关。

    液气比：液气比（如8~25 L/m³）越高，喷淋量越***，塔内液体负荷增加，可能加剧压降。



3. 外部因素

    风机压力：进气口通常由风机驱动，风机压力需克服塔内阻力，间接影响塔体承压。

    温度变化：高温废气可能导致塔内气体膨胀，增加压力波动。

 三、影响承压能力的关键因素



1. 填料层设计

    填料类型：如PP鲍尔环、陶瓷拉西环等，不同填料的空隙率和比表面积影响气流阻力。

    分层与再分布：多层填料需设置再分布装置以避免壁流效应，否则会导致局部压力不均。



2. 喷淋系统布局

    喷淋层数：石灰石石膏脱硫系统中通常设3~6层喷淋层，上层喷嘴数量多于下层，以均匀覆盖截面。

    喷嘴选型：喷嘴出口流速约10 m/s，过高可能加剧塔体振动和磨损。



3. 除雾器效率：旋流板除雾器通过离心力分离液滴，压降较小但需控制气体流速，避免过载。



 四、承压异常的影响与解决方案



1. 常见问题

    压降过***：可能导致风机能耗增加，甚至抽力不足。

    设备变形：长期高压或温度变化可能导致塔体材料疲劳，出现裂纹或变形。



2. ***化措施

    分阶段设计：如石灰石石膏脱硫塔中，喷淋层间距控制在2~2.2米，***底层距入口垂直距离约2米，以平衡压力分布。

    材质选择：腐蚀性气体需选用FRP或不锈钢，定期检查防腐涂层。

    动态监测：安装压力传感器实时监测塔内压力，结合PLC系统调节风机和水泵参数。



 五、总结



喷淋塔的承压情况是设计与运行的核心参数，需综合考虑气体流速、液体喷淋量、填料层阻力等因素。通过***化结构设计、合理选型材料及动态调控参数，可确保设备在安全压力范围内高效运行。未来随着智能化监测技术的应用，喷淋塔的承压管理将更加精准，进一步延长设备寿命并降低能耗。
